產品概述

     本裝置主要由濾波電容器、濾波電抗器、無感電阻構成的多條LC濾波支路組成，就近并聯在非線性負載所在的電網上。各濾波支路根據諧波電流的成份、大小及無功需求而設計。對諧波而言，各濾波支路相當于低阻抗通道，使相應的諧波電流大部分流入該支路（如下圖所示），以此達到濾除諧波電流、使公共點電壓、電流畸變減小的目的。與此同時，該裝置可向系統提供容性無功功率，以提高系統功率因數。

性能特點

       專業仿真軟件計算、設計、校驗，使裝置設計最優化；

　　選用我公司特定設計的濾波電抗器和優質濾波電容器；

　　裝置采用先進設計，具備防止諧波放大的功能，可避免與系統發生諧振；

　　結構簡單，設備投資少，運行可靠性高，運行費用低；

　　本裝置采用優質高壓濾波電容器，可靠性高、壽命長、損耗小、運行溫升低；

　　電容器設有完備的安全放電措施，斷電，5S內將電容器殘壓降至50V以下；

　　具備完善的電容器保護功能，單臺電容器短路保護采用高壓噴逐式熔斷器，電容器組不平衡保護可選用中性點不平衡電流保護、開口三角          電壓保護、電壓差動保護等；

　　裝置具備完善的保護措施，過流、速斷、過壓、低電壓、低周波等保護，確保設備安全運行。

產品型號

使用環境

　　環境溫度：—10～+40℃；

　　相對濕度：不超過85%，不凝露；

　　海拔高度：不超過1000m（超過1000m時選用高原型）；

　　安裝地點：垂直傾斜度不超過50，無火災、爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。

執行標準

　　《高壓開關設備和控制設備標準的共用技術要求》       GB/T11022-2011

　　《并聯電容器裝置設計規范》                         GB/T50227-2008

　　《高壓并聯電容器裝置訂貨技術條件》                 DL/T604-2009

　　《高壓并聯電容器裝置》                             JB/T7111-1993

產品方案

布置示意圖

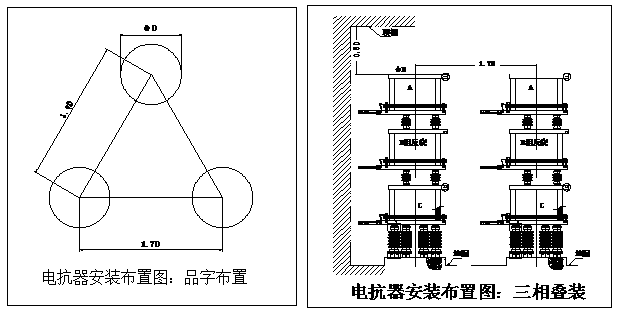

　　裝置采用框架式或柜式結構，其中電容器安裝于金屬構架或柜內，濾波電抗器地面安裝，可采用一字型、品字型或疊裝排列，具體結構形式如下圖所示：

訂貨須知

        因諧波成份及大小對裝置的設計至關重要，訂貨時，需提供詳細的諧波數據，我公司可提供現場測試；

　　系統的自然功率因數與欲達到的目標功率因數，決定著補償設備的容量與投資費用，訂購時請確認系統自然功率因數和目標功率因數。不  詳時請與本公司技術人員交流；

　　請明確安裝要求，如：柜體顏色、是否并柜、進線方式等。無明確說明均按照本公司標準產品制作；

　　請說明環境條件是否有特殊要求。

　　若有特殊要求，請與我公司協商訂貨。
