產品概述

      本裝置適用于3～35kV系列電力系統中，用以補償系統無功功率，提高功率因數，調整電網電壓，降低線路損耗，改善供電質量，提高供配電設備的使用效率，容量可從數百千乏到數萬千乏。該裝置在主接線型式、保護方式、限制涌流及抑制諧波過負荷等方面進行了綜合考慮，以保證運行安全可靠；裝置結構簡單、緊湊，便于現場安裝和維護；可用于冶金、礦山、石油、化工、機械、建材、市政、輕工等行業。

性能特點

　　本裝置采用優質高壓電力電容器，可靠性高、壽命長、損耗小、運行溫升低；

　　電容器設有完備的安全放電措施，斷電后，5S內將電容器的殘壓降至50V以下；

　　具備完善的電容器保護功能，單臺電容器短路保護采用噴逐式熔斷器，電容器組不平衡保護可選用中性點不平衡電流保護、開口三角電壓保護、電壓差動保護等；

　　可選配電抗率為0.5%～13%的串聯電抗器，可限制合閘涌流和抑制特定次數諧波；

　　裝置具備完善的保護措施，過流、速斷、過壓、低電壓等功能，確保設備安全運行。

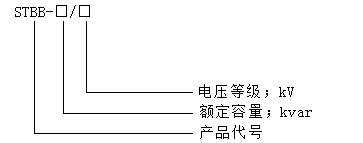

產品型號

使用環境

　　環境溫度：—10～+40℃；

　　相對濕度：不超過85%，不凝露；

　　海拔高度：不超過1000m（超過1000m選用高原型）；

　　安裝地點：垂直傾斜度不超過50，無火災、爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。

執行標準

　　《高壓開關設備和控制設備標準的共用技術要求》       GB/T11022-2011

　　《并聯電容器裝置設計規范》                         GB/T50227-2008

　　《高壓并聯電容器裝置訂貨技術條件》                 DL/T604-2009

　　《高壓并聯電容器裝置》                             JB/T7111-1993

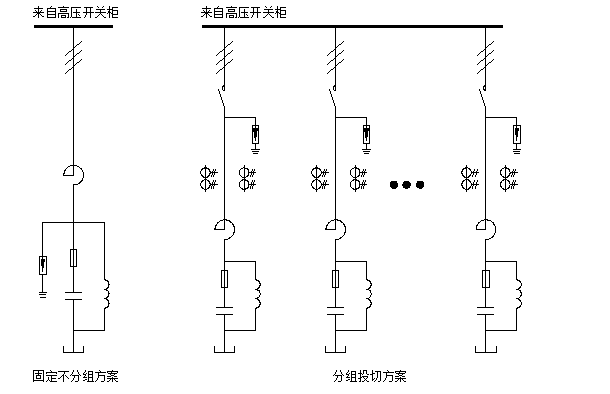

產品方案

訂貨須知

　  因諧波會對電容器產生影響，訂購本產品時，請確認電氣系統中是否有諧波或產生諧波的設備及主要諧波成份，不詳時請與本公司技術人員交流；

　　系統的自然功率因數與欲達到的目標功率因數，決定著補償設備的容量與投資費用，訂購時請確認系統自然功率因數和目標功率因數。不詳時請與本公司技術人員交流；

　　請明確安裝要求，如：柜體顏色、是否并柜、進線方式等。無明確說明均按照本公司標準產品制作；

　　請說明環境條件是否有特殊要求。

　　若有特殊要求，請與我公司協商訂貨。
