產品概述

      SLVC裝置主要針對功率因數低下、有諧波污染的低壓系統，進行諧波抑制和無功補償。裝置可根據負載特性及變化情況，選用不同的結構形式和投切開關自動跟蹤負載變化，實時響應在濾除諧波的同時可使系統功率因數時刻保持在最佳狀態。適用于各種工況中，特別適用于突變負荷，如電焊機、注塑機、軋機、空壓機等的無功功率快速補償。

     SLVC裝置由控制器、可控硅（或接觸器）、電容器、電抗器等組成；其中控制器核心器件采用DSP，其對電網系統的數據采樣進行快速分析與計算，生成對電容器組投切的控制指令，對可控硅（或接觸器）適時投切，直至達到目標功率因數。電容器和電抗器根據系統的諧波情況合理配置，可組成純補償式、偏調諧式、調諧式三種不同結構形式，分別適用于系統無諧波、有諧波但含量低、諧波含量較大三種不同工況場合。

性能特點

       智能化：可自動分析、計算出系統電壓、電流、有功功率、無功功率、功率因數等電量參數，并根據要求適時自動投切；

　　濾波效率高：諧振式濾波補償裝置可用于濾除5、7、11、13等各次特征諧波，諧波濾除率可達75%以上；

　　速度快：采用先進的計算分析方法，可編程投切策略及參數設置，其中可控硅采用過零投切，最快響應時間可真正小于20ms，投切無震蕩；

　　精度高：可采用等步長和變步長的不同分組方案，使系統功率因數始終處于目標范圍內；

　　運行可靠性高、運行費用低。

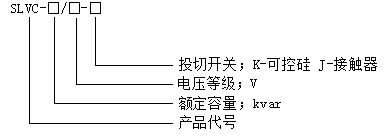

產品型號

使用環境

        環境溫度：—10～+40℃；

　　相對濕度：不超過85%，不凝露；

　　海拔高度：不超過2000m（超過2000m時選用高原型）；

　　安裝地點：垂直傾斜度不超過50，無火災、爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。

執行標準

        《低壓成套無功功率補償裝置》                       GB/T15776-2008

　　《低壓成套開關設備和控制設備》                     GB7251.1-2005

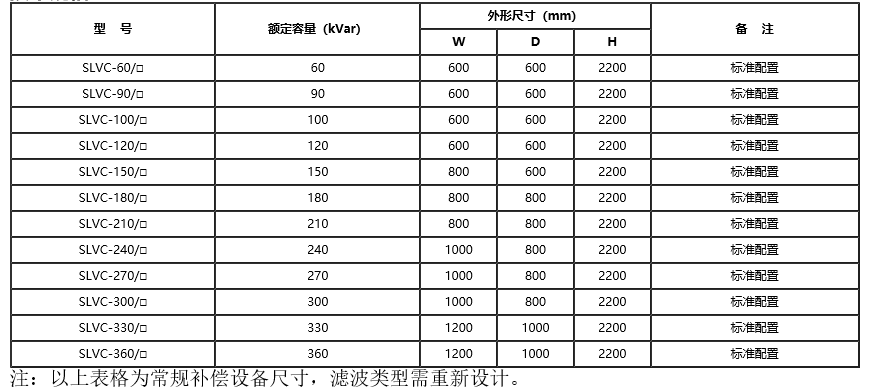

技術規格

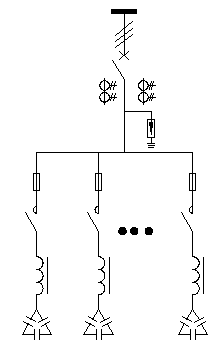

產品方案

訂貨須知

　    因諧波成份及大小對裝置的設計至關重要，訂貨時，需提供詳細的諧波數據，我公司可提供現場測試；

　　系統的自然功率因數與欲達到的目標功率因數，決定著補償設備的容量與投資費用，訂購時請確認系統自然功率因數和目標功率因數。不詳時請與本公司技術人員交流；

　　請明確安裝要求，如：柜體顏色、是否并柜、進線方式等。無明確說明均按照本公司標準產品制作；

　　請說明環境條件是否有特殊要求。

　　若有特殊要求，請與我公司協商訂貨。
