產品概述

靜止無功發生器（SVG）又稱靜止式同步補償器（STATCOM），是基于大功率逆變器的動態無功補償裝置，以大功率三相電壓型逆變器為核心，其輸出電壓通過連接電抗接入系統，與系統側電壓保持同頻、同相，通過調節其輸出電壓幅值與系統電壓幅值的關系來確定輸出功率的性質，當其幅值大于系統側電壓幅值時輸出容性無功，小于時輸出感性無功。該裝置是目前較為先進的第三代電壓穩定及無功補償控制器，代表著柔性交流輸電技術的最新發展方向。

性能特點

補償功能多樣：SSVG既能補償無功功率，也能治理諧波電流和負序電流。

補償范圍寬：SSVG可以從額定感性工況到額定容性工況連續輸出無功，且多臺并聯使用可構成任意范圍的連續補償。

動態響應速度快：SSVG具有5ms以內的快速輸出無功特性，因而對快速的沖擊負荷具有更好的補償效果，對電壓閃變也有更好的抑制效果；而傳統的SVC響應時間一般在40ms—60ms。

超強的無功補償和過載能力：SSVG呈現電流源特性，輸出無功電流不受母線電壓影響，在系統電壓跌落到20%時仍可以輸出額定無功電流甚至是短時的幾倍額定電流（可根據用戶需求定制），使其具備較強的無功支撐能力和過載能力；而傳統SVC是阻抗型特性，輸出無功電流隨母線電壓降低而線性降低。

優異的諧波輸出特性：SSVG既可輸出近似正弦波的無功電流（不含諧波，用于無功補償），也可完全輸出特定次數的諧波電流（用于負荷諧波治理），即SVG輸出電流是完全有源可控的，完全滿足用的需要；而SVC產生大量不可控的諧波電流，需附帶大量不可控的無源濾波支路來消除自身產生的諧波電流。

占地面積?。篠SVG以全控型功率器件構成的換流器為核心，無SVC中體積龐大的濾波支路，安裝尺寸一般只有SVC的1/5—1/3，特別適合于對占地面積要求較高的場合。

高效率：SSVG采用新型低損耗全控型功率器件，直接輸出電壓范圍3kV—35kV，省去了連接變壓器，裝置效率可達98%以上；其運行損耗一般只有SVC的30%—50%，等效運行耗電量大大低于SVC。

高可靠性：SSVG采用N+1或N+2冗余設計和模塊化設計，一個（或兩個）鏈節單元損壞后仍可繼續滿載運行。

完善的保護功能：SSVG具有過流、過熱、過壓等保護；同時，它與所接入的電力系統及其保護設備充分配合，能可靠避免出現誤動或拒動。

友好的人機界面和事件監視與記錄功能：控制系統具備的相關功能確保用戶可方便地獲知系統運行狀況和查詢運行歷史記錄。

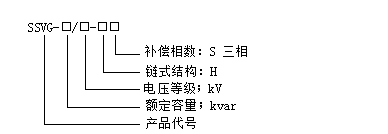

產品型號

使用環境

　　環境溫度：-10℃～+40℃

　　相對濕度：不超過85%，不凝露

　　海拔高度：不超過1000m（＞1000m時降容運行或特殊定制）

　　安裝地點：垂直傾斜度不超過50，無火災、爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。

執行標準

《電能質量  電壓波動和閃變》                    GB/T12326-2008

《電能質量  公用電網諧波》                      GB/T14549-93

《高壓靜止無功補償裝置 第1部分  系統設計》      DL/T1010.1-2006

《電抗器》                                      GB/T10229

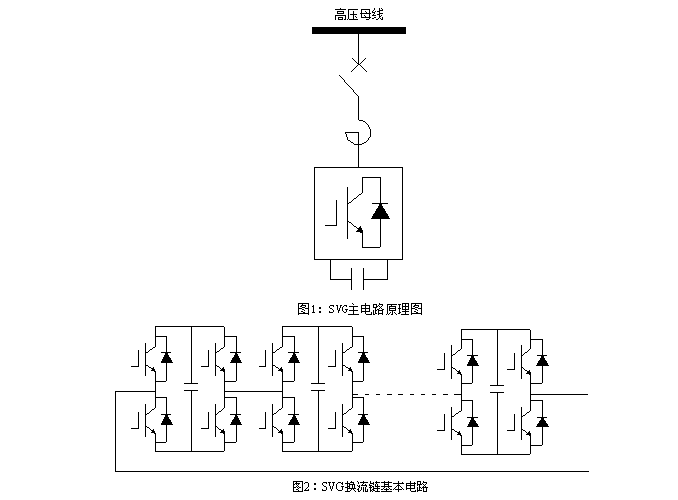

產品方案

訂貨須知

系統圖及參數：設備額定電壓、額定電流、運行電壓等；

負載設備正常運行時總有功功率及平均功率因數、目標功率因數或正常運行時所需無功補償容量；

進線方式、使用環境條件、訂貨數量、發貨時間、交貨方式、運輸方式等；

用戶可按我公司提供型號、容量、規格、數量訂貨，也可提供參數及要求由我公司設計確定規格型號；

安裝場地：戶內或戶外，尺寸；

其它特殊要求。
