產品概述

    SCFH系列變頻調速裝置是應用變頻技術與微電子技術，通過改變電機工作電源頻率的方式來控制交流電動機的電力控制設備。變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元、微處理單元等組成。變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的。廣泛應用于電力、建材、冶金、礦山、石化、市政等行業。

性能特點

       高-高直接高壓供電：SCFH高壓變頻調速裝置高壓直接輸入，高壓直接輸出，無需輸出升壓變壓器，設備占用面積小，適用于普通交流感應電機；

　　高效率：SCFH高壓變頻調速裝置效率高達96%以上；

　　高功率因數：SCFH高壓變頻調速裝置功率因數可達到0.95以上；

　　無諧波輸入：SCFH高壓變頻調速裝置輸入使用了移相多重化整流技術，電壓電流諧波小，輸入無需增加諧波治理裝置，不對電網產生污染；

　　無諧波輸出：SCFH高壓變頻調速裝置輸出標準正弦波電流，電壓電流諧波小，輸出無需增加諧波補償裝置，不增加電機的運轉噪音、不產生附加應力；

　　高可靠性：SCFH高壓變頻調速裝置具有故障自動旁路和高壓掉電重起功能，確保出現故障電機不停機運行；

　　高安全性：SCFH高壓變頻調速裝置設計上遵循高壓國家強制規范，高壓主回路與控制回路之間光纖連接，安全可靠；

　　完善的保護和故障報警設計：SCFH高壓變頻調速裝置設置有完備的系統保護功能和功率單元保護功能，各種保護動作后，能實現故障自動記錄、事故記憶，故障記錄能自動記錄各種保護的動作類型、動作時間，可以幫助技術人員分析故障原因，并進行故障定位；

　　高靈活性：SCFH高壓變頻調速裝置通過PLC進行現場控制，可通過人機界面修改參數設置靈活改變控制方式，具有多種標準通信協議可方便與中控系統進行通信；

　　安裝、調試、維護方便：功率單元按抽屜形式設計，功率單元與外接線采用接插件方式，無需人工接線，具有良好的互換性，方便更換。

產品型號

使用環境

　　環境溫度：-10℃～+40℃；

　　相對濕度：＜85%，不凝露；

　　海拔高度：低壓不超過2000m，高壓不超過1000m（超過時須特殊設計）；

　　安裝地點：垂直傾斜度不超過50，無火災、爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。

執行標準

　　GB/T3859.1-1993    《半導體變流器基本要求的規定》

　　GB/T3859.2-1993    《半導體變流器應用導則》

　　GB/T13422-1992    《半導體電力變流器電氣試驗方法》

　　GB/T12668-1990    《交流電動機半導體變頻調速裝置總技術條件》

技術規格

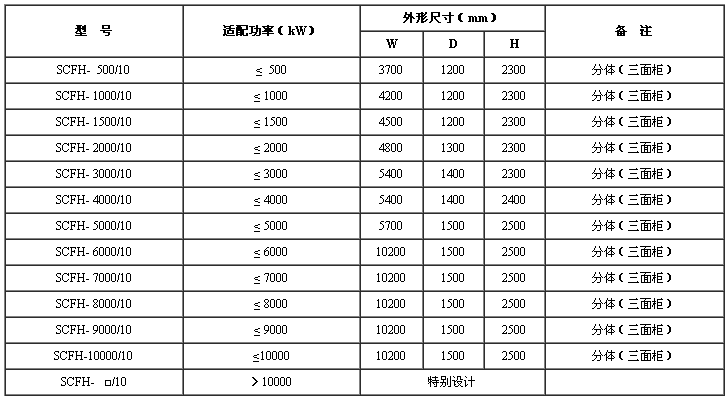

10kV高壓變頻調速裝置

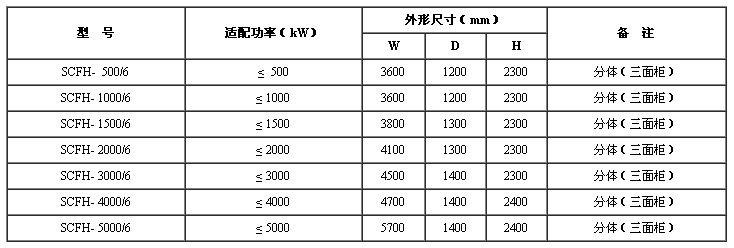

6kV高壓變頻調速裝置

說明：
　　1、上表中的外形尺寸包含移相變壓器柜、功率單元柜、控制柜三個單元，不包含旁路柜，柜體總高度不包含底部基座槽鋼（100mm）和柜頂散熱風機（300-400mm）的尺寸；

　　2、當采用手動旁路時，旁路柜寬度為1100mm，當采用自動旁路時，6kV旁路柜寬度為600mm，10kV旁路柜寬度為800mm；

　　3、設備尺寸如有變動，恕不另行通知，具體尺寸以技術協議為準；

　　4、變頻裝置散熱建議裝配空調，如需外加風道散熱，須根據現場情況另行設計。

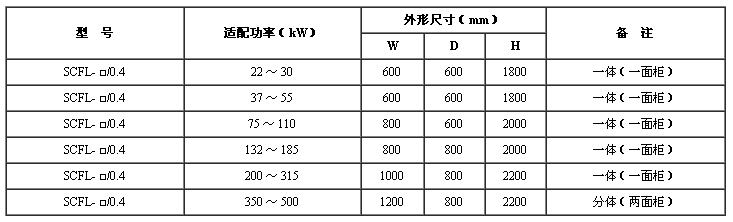

0.4kV低壓變頻調速裝置

產品方案

訂貨須知

訂貨時須提供電機型號、額定功率、額定電壓、額定電流、負載類型等信息。
