我公司高壓固態軟起動裝置獲得計算機軟件著作權登記證書、系統軟件測試報告、型式試驗報告；軟起動控制器獲得國家專利。性能方面：一體化設計、節省占地面積；中英文界面，可自由切換；50HZ或者60HZ電力系統均可使用；可實現高低壓雙重隔離；可控硅散熱器無線測溫，可控硅通斷無線檢測，保障絕緣性能；系統自檢測智能化，現場調試方便快捷。
我公司高壓固態軟起動裝置獲得計算機軟件著作權登記證書、系統軟件測試報告、型式試驗報告；軟起動控制器獲得國家專利。性能方面：一體化設計、節省占地面積；中英文界面，可自由切換；50HZ或者60HZ電力系統均可使用；可實現高低壓雙重隔離；可控硅散熱器無線測溫，可控硅通斷無線檢測，保障絕緣性能；系統自檢測智能化，現場調試方便快捷。

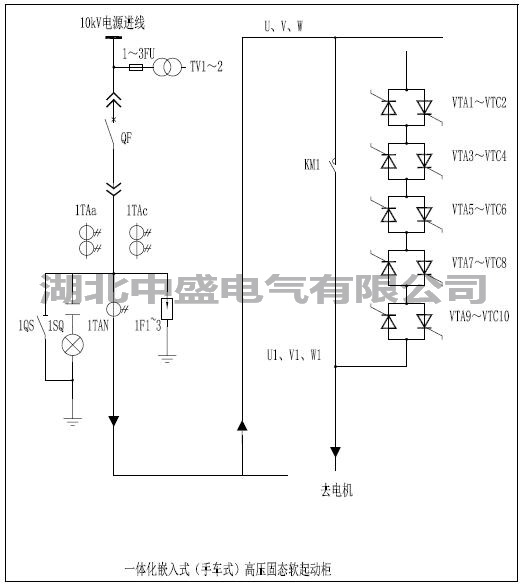

ZSSGQH系列高壓固態軟起動裝置通過控制晶閘管的觸發角來控制輸出電壓，以達到高壓電機軟起動目的。在電機起動過程中，軟起動裝置按照預先設定的起動曲線，使電機平滑加速，旁路開關合閘，電機起動完成。電機運行過程中，軟起動裝置實時測量電流、電壓等參數，并提供各種故障保護。
資格證書
ZSSGQH高壓固態軟起動系統獲計算機軟件著作權登記證書
ZSSGQH高壓固態軟起動系統軟件測試報告
ZSSGQH高壓固態軟起動控制器獲得國家專利
ZSSGQH高壓固態軟起動裝置型式試驗報告
ZSSQGH系列高壓固態軟起動裝置型號說明如下：
環境溫度：-10℃～+40℃；
相對濕度：＜85%，不凝露；
海拔高度：不超過2000m（超過2000m須特殊設計）；
安裝地點：垂直傾斜度不超過50，無火災、爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。
執行標準
GB∕T 34927-2017 《電動機軟起動裝置 通用技術條件》
GB/T 14048.1-2001 《交流中壓接觸器和基于接觸器的電動機起動器》
JB/T 10251-2001 《交流電動機電力電子軟起動裝置》
GB/T3859.1-1993 《半導體變流器基本要求的規定》
GB/T3859.2-1993 《半導體變流器應用導則》
GB/T13422-1992 《半導體電力變流器電氣試驗方法》
GB3906-2006 《3~35kV交流金屬封閉開關設備》
DL/T593-2006 《中壓開關設備和控制設備標準的共用技術要求》
GB3309—89 《高壓開關設備常溫下的機械試驗》
GB50150-91 《電氣裝置安裝工程電氣設備交接試驗標準》
一般技術指標
| 使用標準 | GB∕T 34927-2017，GB3906-2006 |
| 安裝地點 | 室內柜裝式 |
| 負載種類 | 三相高壓鼠籠式交流異步電動機/同步電動機 |
| 交流電壓 | AC3KV/6KV/10KV，±10%-15%； |
| 絕緣電壓 | 線電壓10KV/絕緣電壓42KV |
| 過載容量 | 連續：120% 過載：150%，60秒 |
| 頻率 | 50 Hz±2Hz或60Hz ±2Hz |
| 主回路組成 | 3KV,12SCRS；6KV,18SCRS；10KV，30SCRS； |
| SCR反向峰值電壓 | 32.5KV |
| 相序 | 允許在任何相序下工作 |
| 瞬時過電壓保護 | 均壓保護和dv/dt吸收網絡 |
| 冷卻方式 | 自然冷卻或采取強迫風冷 |
| 旁路接觸器 | 具有直接起動設備容量的真空接觸器 |
| 防護等級 | IP4X |
| 控制方式 | 二線制（自保持方式）、三線制（點動方式） |
| 起動間隔 | 間隔時間5-60分鐘可設置 |
| 人機界面 | 7寸或10寸觸摸屏 |
| 測量數據 | 系統頻率、三相線電壓、三相電流、平均電流 |
| 計算數據 | 負載率、起動實時觸發角、運行計時、每次起動時間、起動閉鎖倒計時等 |
| 故障記錄 | 開始和復歸時間，故障名稱，300條記錄 |
| 通信 | 1、RS485通信，2、Ethernet通信 |
起停功能
| 電壓斜坡起動 | 初始電壓：10%-80%Ue 爬坡時間：5-60S |
| 限流斜坡起動 | 限流倍數：100%-500% 調節系數（PI）：可設置 |
| 突跳起動 | 突跳電壓：50%-80%Ue 突跳時間：300-3000ms |
| 試驗起動 | 持續時間：1-10S |
| 兩段電壓斜坡起動 | 二段電壓：10%-80%Ue 二段時間：5-60S |
| 自由停機 | 不需設定 |
| 軟停機 | 截止電壓：30%-70%Ue 軟停時間：5-30秒 |
保護功能
| 起動時間過長 | 電機起動時間超過設定的時間跳閘 起動時間：5-60秒 |
| 起動過電流 | 電機起動過程中的過流保護 起動過電流：200-600%Ie 無時限 |
| 運行過電流 | 電機運行過程中的過流保護 起動過電流：80-300%Ie 保護延時：0-60秒 |
| 不平衡電流 | 單相電流對平均電流的不平衡度 不平衡度：5-80% 保護延時：0-60秒 |
| 失載保護 | 電機運行中，運行電流小于設定值 失載電流：0-80%Ie 保護延時：0-60秒 |
| 過壓保護 | 過壓設定：100-200%Ue 保護延時：0-60秒 |
| 欠壓保護 | 欠壓設定：30-100%Ue 保護延時：0-60秒 |
| 不平衡電壓 | 線電壓對額定電壓不平衡度 不平衡度：0-80% 保護延時：0-60秒 |
| 相序保護 | 不鎖定，正相序鎖定，負相序鎖定 |
| 非電量保護 | 外部故障、可控硅故障、溫度故障等 |
產品優勢
1、一體化的柜體設計，為用戶節省了占地面積，節省了成本。
2、中英文雙語菜單，自由設置切換，方便國內外客戶。
3、軟起動控制器→脈沖放大板→觸發板→可控硅，分別通過光纖連接和電磁連接，實現了高低壓的雙重隔離。
4、可用于50HZ或者60HZ電力系統中的電機起動。
5、可控硅散熱器無線測溫，可控硅通斷無線檢測，保障了高低壓的絕緣。
6、智能化的系統自檢測功能，現場調試擺脫了低壓電機或電壓燈泡試驗的步驟。
訂貨須知
訂貨時須提供電機型號、額定功率、額定電壓、額定電流、負載類型等信息。
