產品概述

      YB 預裝式變電站內除裝有變壓器外，高壓側還裝有四工位負荷開關、二工位負荷開關、后果保護熔斷器及插入式熔斷器；低壓側按用戶要求可裝控制電器、配電電器、補償裝置及計量表計等，以變壓器油作為絕緣和滅弧介質。整臺產品具有體積小、安裝維護簡便、低噪音、低損耗、防盜、過負荷能力強、全保護等特點，適用于新建小區、綠化帶、公園、車站、碼頭、賓館、工地、機場等場所。

性能特點

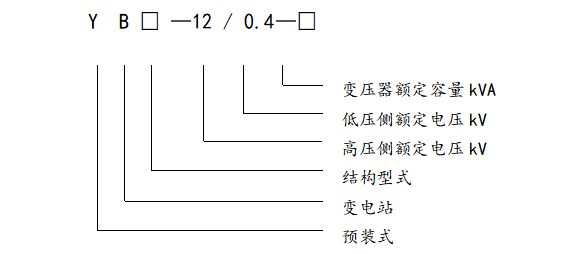

產品型號

使用環境

　　環境溫度：-10℃～+40℃；

　　相對濕度：＜85%，不凝露；

　　海拔高度：低壓不超過2000m，高壓不超過1000m（超過時須特殊設計）；

　　安裝地點：垂直傾斜度不超過50，無火災、爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。

執行標準

　　GB7251           《低壓成套開關設備和控制設備》

　　GB3906-2006      《3.6kV～40.5kV交流金屬封閉開關設備和控制設備》

　　GB 17467-2010     《高壓∕低壓預裝式變電站》

　　GB/T19826-2005    《電力工程直流電源設備通用技術條件及安全要求》

產品方案

技術規格

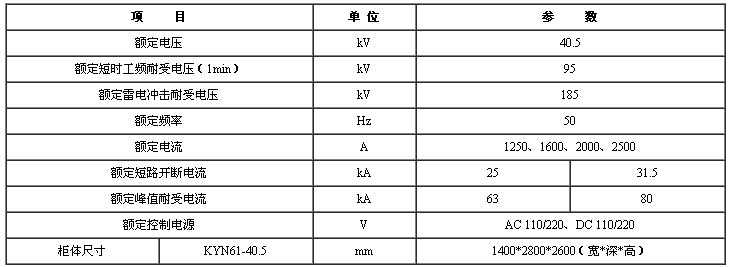

35kV高壓開關柜技術規格表：

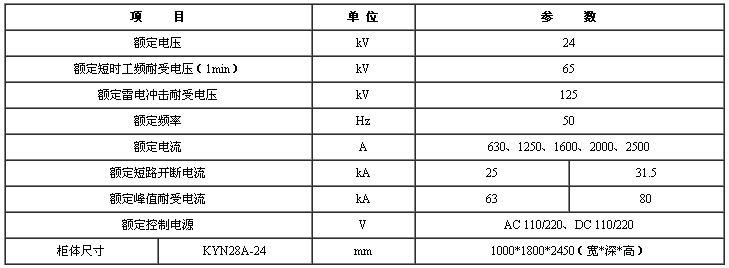

20kV高壓開關柜技術規格表：

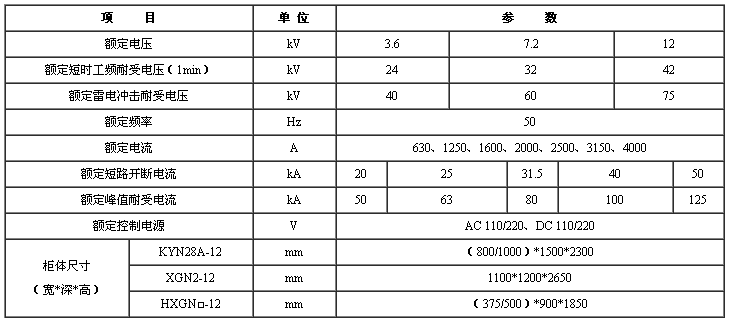

10kV高壓開關柜技術規格表：

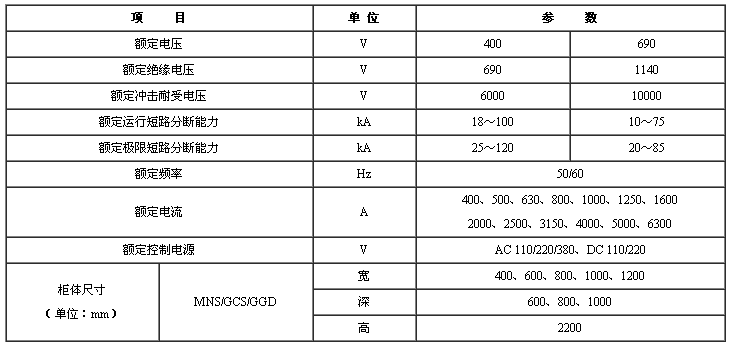

0.4kV低壓開關柜技術規格表：

訂貨須知

    訂貨時須提供系統容量、系統電壓、配電方案、功能要求、配置要求等。
