產品概述

    XL-21低壓動力配電箱適用于50Hz、額定工作電壓為400V、額定工作電流至630A的低壓配電網中，該產品具有防塵、防潮、高防腐等特性，抗老化、抗沖擊性好，已廣泛應用于鋼鐵、化工、電力、電子、港口、機場、礦山、石油勘探、食品、地鐵以及汽車制造等各類工礦企業的配電網中。

性能特點

   XL-21型動力配電箱系封閉防塵式，外殼用鋼板彎制而成，刀熔組合開關操作手柄安裝在箱前右柱上部，可以作為切換電源之用，配電箱前面裝有一只電壓表，指示匯流排母線的電壓，配電箱前面有門，門打開后，配電箱內部設備敞露，便于檢修維護。
    XL-21型動力配電箱均采用新型電器組件，具有結構緊湊，檢修方便，線路方案可以靈活組保等特點，配電箱除裝有空氣斷路器和熔斷器作為短路保護功能，還具有過壓、欠壓、缺相告警功能，箱前門可裝指示電表，操作按鈕和指示燈。

產品型號

使用環境

　　環境溫度：-10℃～+40℃；

　　相對濕度：＜85%，不凝露；

　　海拔高度：低壓不超過2000m，高壓不超過1000m（超過時須特殊設計）；

　　安裝地點：垂直傾斜度不超過50，無火災、爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。

執行標準

　　GB7251           《低壓成套開關設備和控制設備》

　　GB3906-2006      《3.6kV～40.5kV交流金屬封閉開關設備和控制設備》

　　GB 17467-2010     《高壓∕低壓預裝式變電站》

　　GB/T19826-2005    《電力工程直流電源設備通用技術條件及安全要求》

產品方案

技術規格

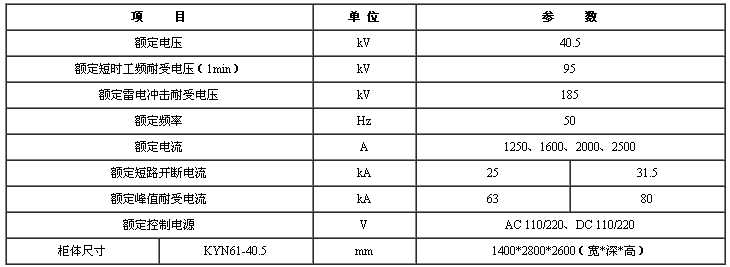

35kV高壓開關柜技術規格表：

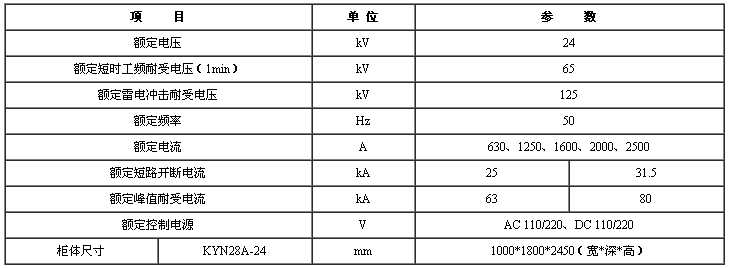

20kV高壓開關柜技術規格表：

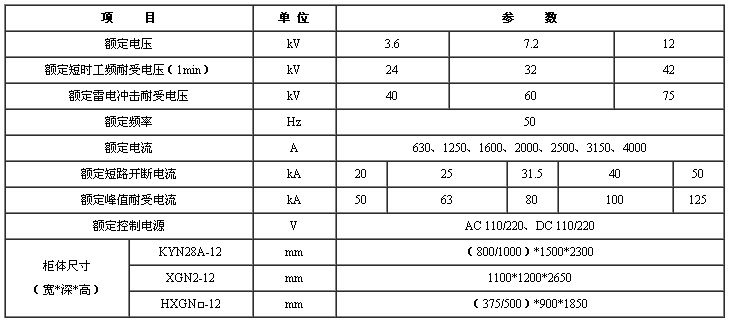

10kV高壓開關柜技術規格表：

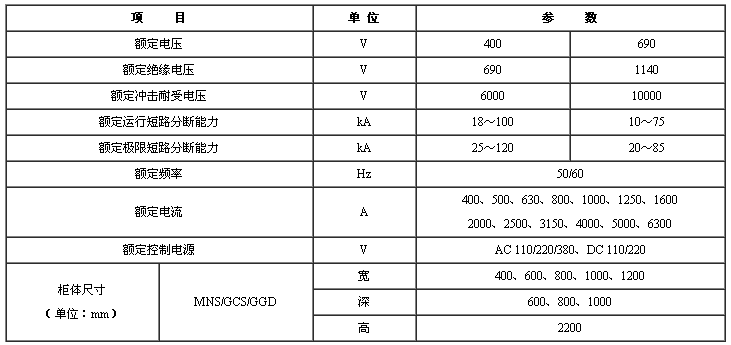

0.4kV低壓開關柜技術規格表：

訂貨須知

      訂貨時須提供系統容量、系統電壓、配電方案、功能要求、配置要求等。
