產品概述

     XGN15-12戶內箱型固定式交流金屬封閉開關設備，系三相交流50Hz ,額定電壓12kV的戶內配電裝置（以下簡稱開關柜）。是一種以SF6 負載開關作為主開關的金屬封閉開關設備，其整個柜體采用空氣絕緣。結構緊湊簡單、操作靈活、安裝方便。廣泛使用于工礦企業、高層建筑、住宅小區、學校等作為10KV電力配電系統環網供電和終端配電之用。

性能特點

      XGN15-12戶內箱型固定式交流金屬封閉開關設備，系三相交流50Hz ,額定電壓12kV的戶內配電裝置（以下簡稱開關柜）。是一種以SF6 負載開關作為主開關的金屬封閉開關設備，其整個柜體采用空氣絕緣。結構緊湊簡單、操作靈活、安裝方便。廣泛使用于工礦企業、高層建筑、住宅小區、學校等作為10KV電力配電系統環網供電和終端配電之用。

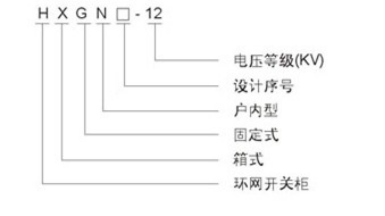

產品型號

使用環境

　　環境溫度：-10℃～+40℃；

　　相對濕度：＜85%，不凝露；

　　海拔高度：低壓不超過2000m，高壓不超過1000m（超過時須特殊設計）；

　　安裝地點：垂直傾斜度不超過50，無火災、爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。

執行標準

        裝有ZFN25-10/630型真空負荷開關的環網柜應能滿足ZFN25-10/630型真空負荷開關的所有相應的技術要求。

裝有FN12-10/630型壓氣式負荷開關的環網柜應能滿足FN12-10/630型壓氣式負荷開關的所有相應的技術要求。

產品方案

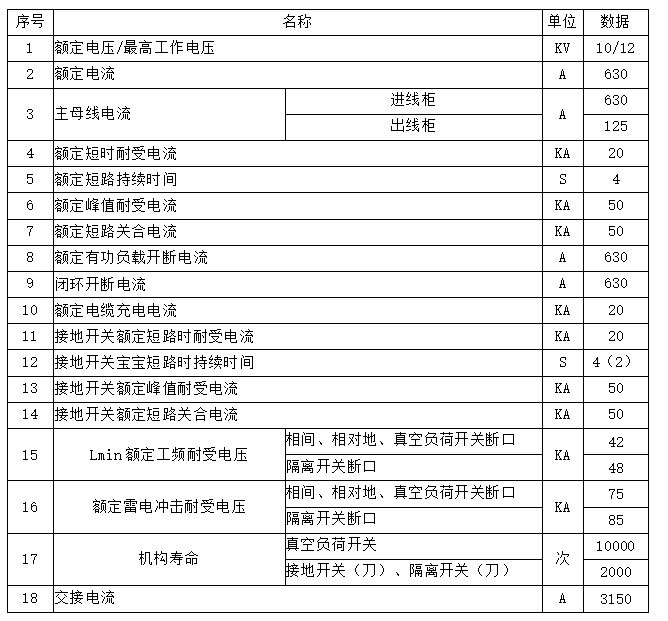

技術參數

訂貨須知

a:一次系統排列圖

b:二次原理圖

c:環網柜的型號和方案號

d:柜內需裝元件的型號規格和數量

e:柜體顏色等要求
